必收藏!关于抗震支吊架的4个重点!

　　在建筑机电工程中，抗震支吊架已开始强制使用，一直以来建筑在设计中基本不考虑机电的抗震，抗震支吊架也从没用过。但是现在情况不一样了，建筑机电行业在抗震领域有了国家标准，其中明确规定了抗震支吊架的设置和设计。

　　下面就基于抗震支吊架的4个重点问题,做一个梳理：

　　一、设置抗震支吊架的依据

　　依据2015年住房城乡建设部发布实施的国家标准GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。该标准自2015年8月1日起实施，也意味着自此之后的建筑机电工程必须要考虑抗震支吊架了。

　　二、何为抗震支吊架

　　抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架的定义是：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

　　三、抗震支吊架的常见形式

　　依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。

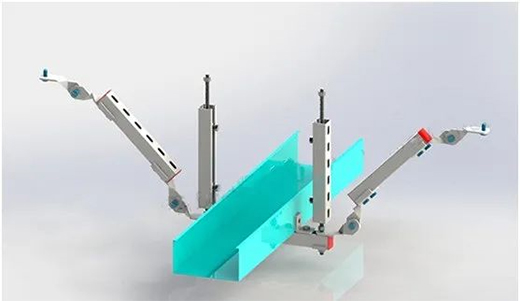

　　电缆桥架侧向抗震支吊架

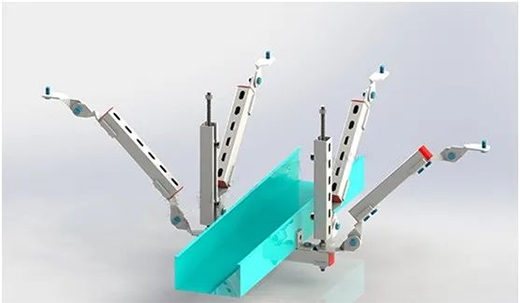

　　电缆桥架双向抗震支吊架

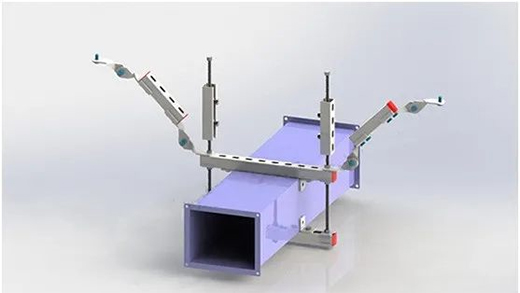

　　风管侧向抗震支吊架

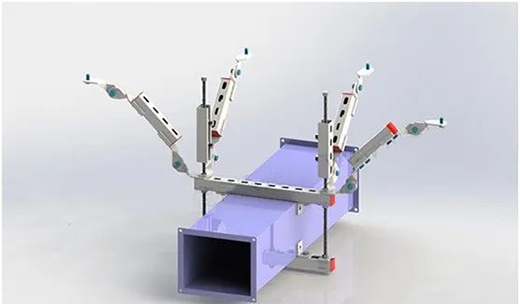

　　风管双向抗震支吊架

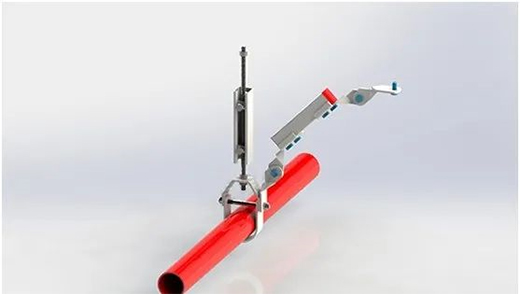

　　水管侧向抗震支吊架

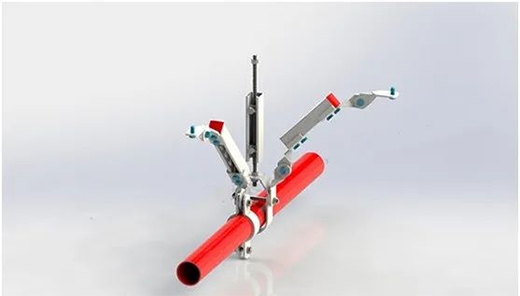

　　水管双向抗震支吊架

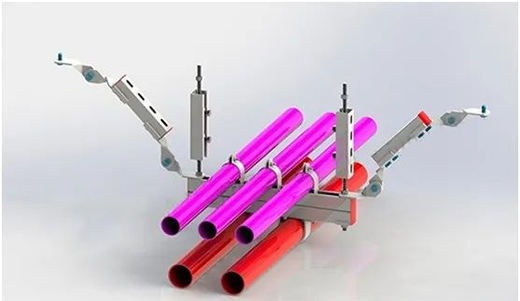

　　组合侧向抗震支吊架

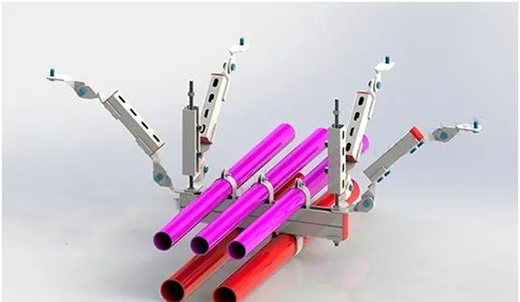

　　组合双向抗震支吊架
